Hongrijia Depurate Facility Science & Technology Co., Ltd. yuka@szyuka.cn 86-0755-28686438
제품 세부 정보
원래 장소: 중국
브랜드 이름: Yuka
지불 및 배송 조건
최소 주문 수량: 50개
가격: 협상 가능
포장 세부 사항: 박스 패키지
배달 시간: 0 일
지불 조건: L/C,T/T

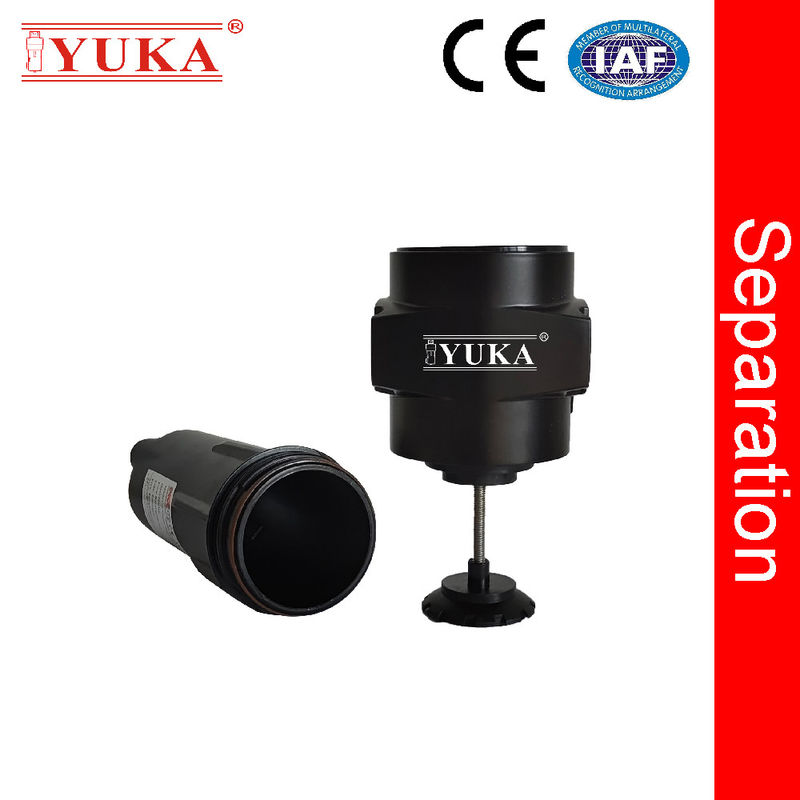

모델 번호: |
WS50 |
브랜드: |
유카 |
소재: |
알루미늄 합금 |
정밀 스크류 공정: |
유일한것 |
분리기 하우징 스팬 수명: |
정격 근무 조건 하에서 15년 |
환형 씰 재질: |
불소 고무 |
하우징 100% 누출 테스트 완료: |
쓰리타임 |
부분: |
시력창 및 자동 배수 |
분리 효율: |
99% |
부식 방지 처리: |
내부 및 외부 |
파이프 크기: |
Rc1" |
유동률: |
4.5m3/분 |
모델 번호: |
WS50 |
브랜드: |
유카 |
소재: |
알루미늄 합금 |
정밀 스크류 공정: |
유일한것 |
분리기 하우징 스팬 수명: |
정격 근무 조건 하에서 15년 |
환형 씰 재질: |
불소 고무 |
하우징 100% 누출 테스트 완료: |
쓰리타임 |
부분: |
시력창 및 자동 배수 |
분리 효율: |
99% |
부식 방지 처리: |
내부 및 외부 |
파이프 크기: |
Rc1" |
유동률: |
4.5m3/분 |
압축 공기의 방울의 위험!
압축 공기 파이프에서 발생하는 압축 물은 압축 공기 라인에서 압력 및 온도 변화와 함께 이동합니다.이 방울은 공기 시스템에서의 부식과 같은 심각한 문제를 일으킬 수 있습니다.이러한 문제를 방지하기 위해 압축 공기 액체수는 고효율의 사이클론 물 분리기를 사용하여 분리해야합니다.
작동 원칙
많은 양의 물을 포함하는 증기가 증기-물 분리기에 들어가서 중심분방 방식으로 아래로 이동합니다. 빨라진 물은 속도 감소로 인해 분리됩니다.분리 된 액체는 함정으로 흐르고 배출됩니다., 그리고 건조하고 깨끗한 증기가 가스 물 분리 장치 출구에서 배출됩니다.
냉동 물 분리기가 압축 시스템 중 어디에 설치되어야합니까?
가스 물 분리기는 압축 공기 시스템에서 사용되며 압축 및 냉각 공기로부터 수분을 분리하기 위해 물 냉각 냉각기 뒤에 위치하고 그 출구 후,공기가 분자 시트와 활성 알루미늄을 포함하는 공기 건조기를 통과합니다.우리는 강력히 제안합니다물가스 분리기에어 탱크 다음, 전에 설치냉동 공기 건조기, 사이클론 물-공기 분리기는 또한 공기 압축기에 설치 될 수 있습니다.
특징 및 이점
A. 모든 흐름 조건에서 높은 액체 제거 효율성
B. 대량 액체 오염으로부터 결합 필터를 보호합니다.
C. 국제 표준 ISO 8573-1:2001에 따라 대기 품질을 보장하는 데 도움이됩니다.
압축 공기 품질 표준
D. 모든 압축 공기 용도에 적합
E. 변동 흐름을 포함한 모든 압축기 유형에 적합합니다.
F. 낮은 운영 비용을 위한 낮은 압력 손실
G. 낮은 수명 비용
H. 모든 FWS 물 분리기는 15년 주택 보증으로 보장됩니다.
기술 사양
아래의 흐름 속도는 7barg (100psig) 가량 작업 압력 아래 압축 공기의 처리 용량입니다. 다른 작업 압력에서의 응용을 위해 수정 인수를 참조하십시오.
| 모델 | 파이프크기 | 플로w 비율 | D임센션 (mm) | ||||
| L/S | m3/min | scfm | W ((폭) | D(Depth) | H (높이) | ||
| WS 15 | RC1/2" | 40.0 | 2.4 | 84.5 | 89 | 79 | 228 |
| WS 25 | RC3/4" | 60.0 | 3.6 | 127.1 | 89 | 79 | 228 |
| WS 50 | RC1 | 75.0 | 4.5 | 158.9 | 89 | 79 | 263 |
| WS 75 | RC1 | 125.0 | 7.5 | 264.8 | 120 | 110 | 335 |
| WS 100 | RC1-1/2" | 166.7 | 10.0 | 353.1 | 120 | 110 | 335 |
| WS 200 | RC2 | 300.1 | 18.0 | 635.6 | 164 | 151 | 564 |
| WS 250 | RC2-1/2" | 416.8 | 25.0 | 882.8 | 164 | 151 | 664 |
| WS 700 | RC2-1/2" | 700.0 | 42.0 | 1483.1 | 200 | 189 | 712 |
| WS 800 | RC3 | 833.5 | 50.0 | 1765.6 | 200 | 189 | 712 |
| WS 800F | DN80/DN100 | 833.5 | 50.0 | 1765.6 | 280 | 189 | 734/744 |
| WS 1000F | DN100/DN125 | 1000.2 | 60.0 | 2118.7 | 280 | 189 | 780/795 |
| WS 1200F | DN100/DN125 | 1166.7 | 70.0 | 2464.0 | 280 | 189 | 1058/1073 |
| 기술 요구 사항 | 최대 작동 압력: 10barg 작동 온도:1.5~80°C | ||||||
| 압력re | 바그 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Psig | 15 | 29 | 44 | 59 | 73 | 87 | 100 | 116 | 131 | 145 | 160 | 174 | 189 | 203 | 219 | 232 | |
| 맞습니다이산화탄소 | 0.38 | 0.53 | 0.65 | 0.76 | 0.85 | 0.93 | 1.00 | 1.07 | 1.13 | 1.19 | 1.23 | 1.31 | 1.36 | 1.41 | 1.46 | 1.51 | |
